Гироинклинометр предназначен для измерения зенитного угла, азимута географического, угла установки отклонителя бурильного инструмента с целью определения пространственного положения оси ствола нефтегазовых и любых других скважин при их бурении, контрольных проверках и ремонте. Может применяться как автономно, так и в составе каротажной станции, при геофизических исследованиях скважин любого типа: вертикальных, наклонных, наклонно-горизонтальных, горизонтальных, обсаженных, необсаженных; бурящихся скважин, в том числе и в породах с ферромагнитными включениями, а также для измерения пространственного положения трубопроводов, проложенных в труднодоступных местах, например, по дну рек или под водохранилищами.
Гироинклинометр применяется при строительстве для определения вертикальности металлоконструкций и азимута их наклона. Гироинклинометр работает в режиме аналитического гирокомпасирования и не требует времени и дополнительного оборудования для начальной выставки перед проведением работ. Измерения в скважинах могут производиться как при спуске, так и при подъёме скважинного прибора в реальном масштабе времени, что позволяет обеспечить оперативный контроль над искривлением ствола скважины.
Инклинометр отвечает современным тенденциям развития технологий буровых работ, таким как:

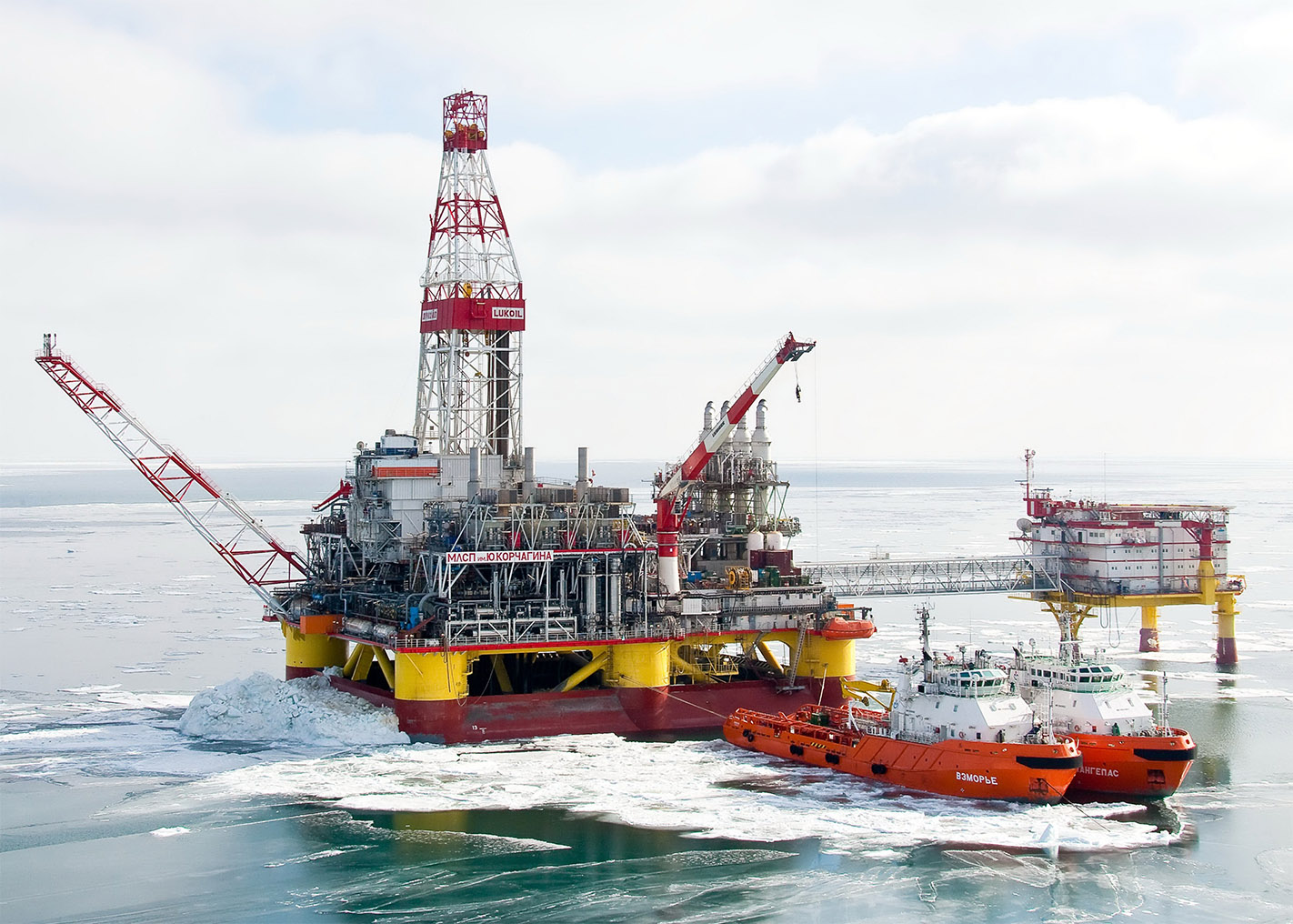

- кустовое бурение с высокой плотностью скважин, в том числе с морских платформ;
- горизонтальное бурение;
- работа в режиме гироскопического ориентатора при бурении боковых стволов;
- высокая точность определения вертикальности кондукторов.
В отличие от всех существующих инклинометр обладает следующими особенностями:
- при бурении вертикальных участков скважин устойчиво определяет азимут наклона оси скважины, начиная с зенитного угла 0,5 градуса, что обеспечивает безопасность (безаварийность) бурения при высокой плотности расположения скважин;
- не имеет ограничений по времени работы в скважине;
- при бурении боковых стволов в скважинах старого фонда имеется специальная программа, позволяющая ориентировать клин-отклонитель и наводить бурильный инструмент на проектный азимут из вертикального положения обсадной колонны без вырезки её участка;
- имеет высокую устойчивость к ударам в процессе эксплуатации.

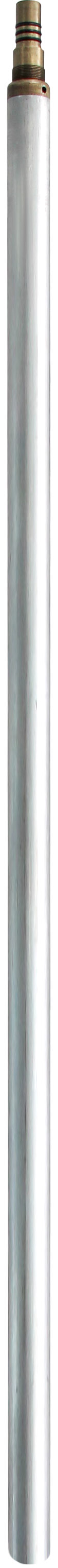

Технические характеристики гироскопического инклинометра "Гео 42"
| Диапазон измерения азимутальных углов (град.) | 0...360 |
| Допускаемая основная погрешность измерения:
азимута при зенитных углах Z, где φ - широта места для зенитных углов 0.5°...3° для зенитных углов 3°...50° для зенитных углов 50°...60° |
±[0,05•sec(φ)•cosec(Z)+1.0] ±1,5 sec(φ) ±2,0 sec(φ) |
| угла отклонителя в режиме гироскопического ориентатора, при зенитных углах 0... 3° | ±1,5 sec(φ) |
| Погрешность измерения зенитных углов в диапазоне от 0 до 120 град (град.) | ±0,2 |
| Диапазон измерения зенитных углов (град.) | 0...180 |
| Наружный диаметр скважинного прибора СП (мм) | 43 |
| Длина СП без центраторов, не более (мм) | 1180 |
| Максимальная рабочая температура окружающей среды СП (°С) | +110 |
| Диапазон температур эксплуатации пульта НПО (°С) | +10...+45 |
| Максимальное рабочее давление СП (МПа) | 60 |
| Напряжение питания (В): от сети переменного напряжения от сети постоянного напряжения | 100...240 14...28 |
| Частота питающей сети (Гц) | 47...63 |
| Потребляемая мощность общая, не более (Вт) | 20 |
| Потребляемая мощность СП, не более (Вт) | 5 |
| Масса скважинного прибора (кг) | 7 |
| Масса НПО (кг) | 2 |
| Тип интерфейса с компьютером | переходник USB-COM |
| Операционная система для ПО | Windows XP/7/8/10 |
| Максимальное сопротивление каротажного кабеля (Ом) | 200 |
| Число жил геофизического кабеля | 1 |
| Стойкость к ударам, до (м/сек2) | 10000 |
