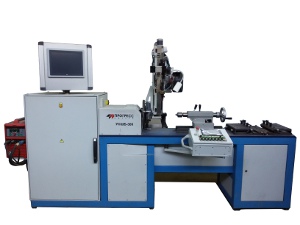

Установка для сварки шаровых баллонов УСШБ-300
эксплуатируется НАЗ «Сокол» - филиал АО «РСК «МиГ» (г. Н.Новгород)
| предназначена для автоматической аргонодуговой сварки неплавящимся электродом с подачей присадочной проволоки кольцевых швов шаровых баллонов из конструкционных сталей и титановых сплавов | |
| перемещение горелки по координате X, мм | 1400 |
| перемещение горелки по координате Z, мм | 500 |
| перемещение горелки по координате Y, мм | 400 |
| перемещение горелки ручное по координатам X и Z, мм | ±30 |
| поворот горелки ручной в плоскости XOZ, град | 5 |
| частота вращения свариваемого изделия, об/мин | 0,2-5 |
| угол поворота шпинделя в плоскости OXZ, град | 0-90 |
| перемещение мундштука подающего механизма ручное по координатам X, Y и Z, мм | ±5 |
| поворот мундштука подающего механизма в плоскости YOZ, град | 20 |
| скорость подачи присадочной проволоки (диаметр 1,2 и 1,6 мм), м/мин | max 10 |
