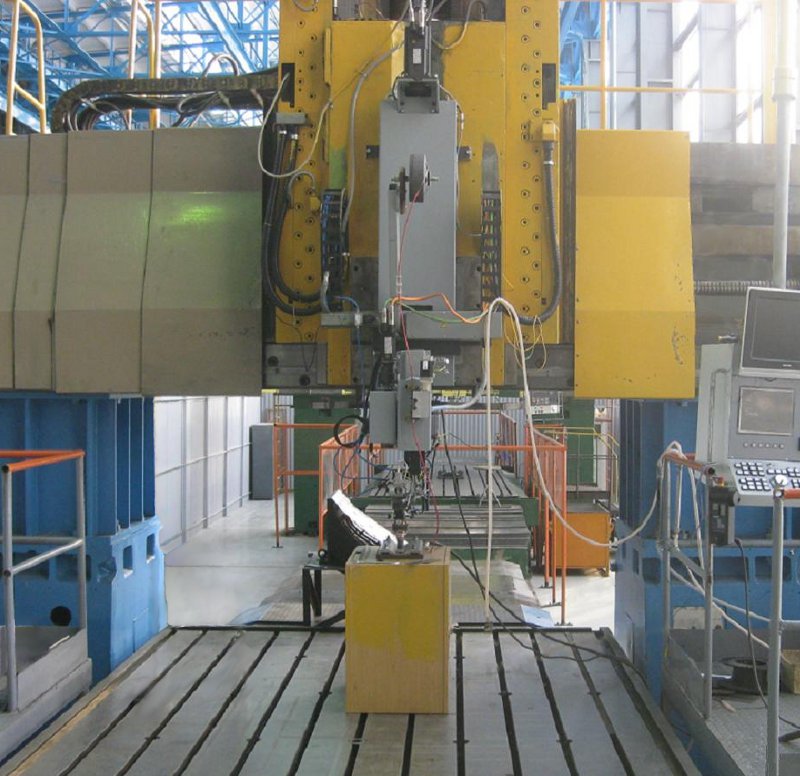

Установка для автоматической аргонодуговой сварки баков 3, 3А фюзеляжа

Установка для автоматической аргонодуговой сварки баков 3, 3А фюзеляжа

эксплуатируется НАЗ «Сокол» - филиал АО «РСК «МиГ» (г. Н.Новгород)

Назначение автоматическая аргонодуговая сварка баков 3,3А фюзеляжа из стали марки 08Х15Н5Д2Т
Свариваемые соединения стыковые
Диапазон свариваемых толщин, мм 1,2 - 3
Сварочный ток (источник тока TransTig 3000 Job фирмы Fronius) постоянный прямой полярности:
непрерывный, импульсный
Скорость перемещений, м/час:
  • скорость свар. перемещений
  • скорость холостых (настроечных ) перемещений, не менее

5 … 15
60
Механизм ориентации и подачи присадочной проволоки:
  • марка проволоки
  • диаметр проволоки, мм
  • диапазон задаваемой скорости непрерывной подачи проволоки (с дискретностью задания 0,2 мм/сек), мм/сек

08Х15Н5Д2Т
5 … 15
1 – 30
Подача присадочной проволоки:
  • направление подачи
  • режим подачи
вперед / назад
шаговый (минимальный шаг 0,2 мм)
Параметры вращения электрода:
  • частота (плавно регулир.), об/мин
  • амплитуда, мм
60 – 160 ( по часовой / против часовой)
0,5; 1,0; 1,5 – обеспечивается эксцентриситетом используемой цанги, в который устанавливается электрод
Система водяного охлаждения замкнутая (встроенная в источник питания станция охлаждения)
Подача защитного газа баллонная
Система управления, режим работы «Ручной» выполнение простых действий (перемещение по любой координате с возможностью регулирования скорости движения, регулирование газоподачи, регулирование вращения электрода, зажигание дуги с одновременным включением газоподачи и с возможностью регулирования тока)
Система управления, режим работы «Автомат» работа по программе;
выполнение таких циклов как:
  • установка электрода в «нуль» по высоте
  • сварка линии сплошным швом
  • сварка линии прерывистым швом
  • сварка линии точками
Управляемые координаты

три координаты станка ВФ-3М8;

установленная на базовую координату вертикального перемещения дополнительная координата вертикального перемещения, несущая сварочную головку;

две угловые координаты перемещения сварочной горелки (угол поворота, угол наклона);

координата перемещения горелки вдоль ее собственной оси (при АРНД);

координата углового перемещения мундштука механизма подачи проволоки;

координата подачи присадочной проволоки
Программно-управляемые параметры процесса сварки ток сварки, скорость сварки, уставка напряжения на сварочной дуге (для системы АРНД), частота круговых колебаний электрода, расход аргона в трех каналах и время продувки защитного газа, пауза между проходами, включение / выключение АРНД, нарастание и спад сварочного тока с привязкой к координате, включение / выключение регистрации (протоколирования) на удаленном компьютере параметров процесса сварки
Габаритные размеры, мм:
  • длина
  • ширина
  • высота
4970
6925
14600
